Schlittensysteme

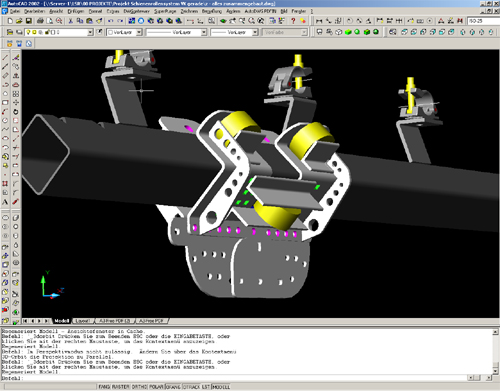

1. Selbstfahrende Schlittensysteme
Bei diesen Systemen sind Antriebsmotoren, Hubwerk,
Umrichter, Sensorik, und sekundäre Rechnereinheit auf dem Schlitten
untergebracht.
Die Stromversorgung und Steuersignale werden über Spezialelektroschienen
geführt und mit hochwertigen Schleifkontakten abgenommen. Über
Steuerrechner
können präzise Bewegungen programmgesteuert milimetergenau
gefahren werden. Die speziell für diese Anwendung entwickelte Steuersoftware
lässt eine schnelle Kreierung einer Performance und auch deren
Änderungen zu.
| Eine besondere von
uns entwickelte Softwareroutine minimiert das systembedingte Pendeln.
Sicherheitsbedingt steht ein alternatives, manuelles Steuerungssystem
zur Verfügung, mit welchem jederzeit die Kontrolle übernommen
werden kann.
| Geschwindigkeit Horizontal: |
ca. 4m/sec |
| Geschwindigkeit vertikal |
ca. 3m/sec |
| Maximale Länge der Schiene |
75m |
| Hubhöhe (Nutz) |
15m |
| Eigengewicht Schlitten |
250kg |
| |
|
Video |
|
 |
Selbstfahrende Schlittensysteme können sehr dynamische horizontale
Bewegungen fahren, so lange es die Befestigung der Tragschiene im Gebäude
zulässt. Auch sind bei entsprechender Konstruktion des Schlittens
beliebige Kurvenfahrten möglich. (zurück)

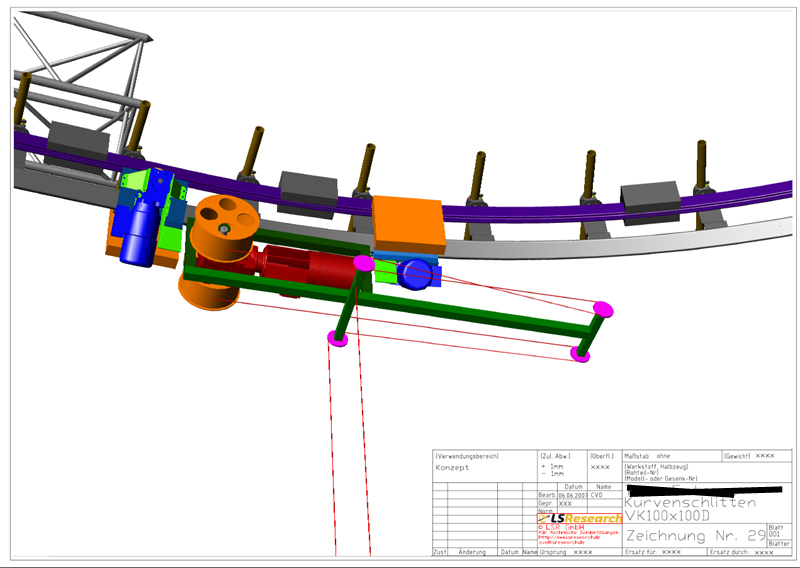

Kurvenschlitten: Durch die
spezielle Konstruktion mit Gelenken können diese Schlitten trotz
ihrer Länge relativ enge Kurven auf gebogenen Schienen fahren:
(zurück)

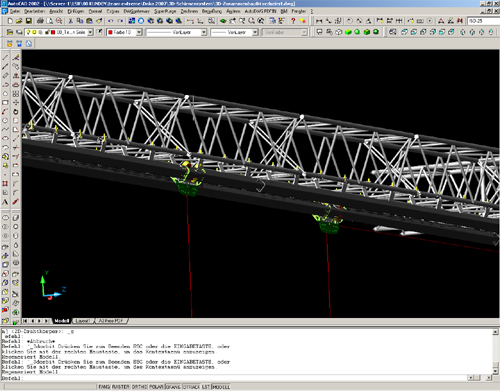

2. Passive Schlitten
Bei diesen Systemen ist die Tragschiene wesentlich
einfacher konstruiert, da sie nur die vertikale Kraft aufnehmen muss.
Es gibt Profilschienen, Rundrohrschienen , Vierkantrohrschienen und
verschiedene Zwischenkonstruktionen.
Die Antriebe stehen in der Regel am Boden. Hier werden
zugelassene
Sicherheitsseilwinden eingesetzt. Die sicherheitsrelevante Technik
ist somit jederzeit zugänglich.Über ein von uns entwickeltes
Seilsystem können über einen speziellen Algorhythmus beliebeige
Fahrten im 2D-Raum durchgeführt werden. Der Vorteil zum V-Flight
System ist die hohen möglichen Lasten.
3. Passive Schlitten auf Stahlseile
Alternativ zu Schienen kann ein Schlitten
auch auf Seilen Laufenbei entsprechender Konstruktion auf horizontal
gespannten Stahlseilen laufen. Hierfür haben wir einen
Seilschlitten entwickelt, der auf einem 12mm Stahlseil läuft.
Der Schlitten verfügt über eine kniehebelverstärkte
Bremse und kann so problemlos die notwendige Bremskraft genau
dosiert auch für hohe Geschwindigkeiten erzeugen. Dieser
Schlitten ist ideal für Shows, szenische Darstellungen
usw. geeignet, da er leicht und zuverlässig zu bedienen
ist.
Ein- und Aushängen geht mit einem
Handgriff und lässt sich z.B. in einen Showablauf intergrieren
- und ist trotzdem extrem Sicher.
Video
1
Video
2
(weitere Infos auch unter www.seilschlitten.de)
|
 |
. Wenn man die entsprechende Horizontalseiltechnik
beherscht, kann man erhebliche Strecken und Höhen, z.B. in Stadien
realisieren, auch wenn keine tragende Decke vorhanden ist. (zurück)

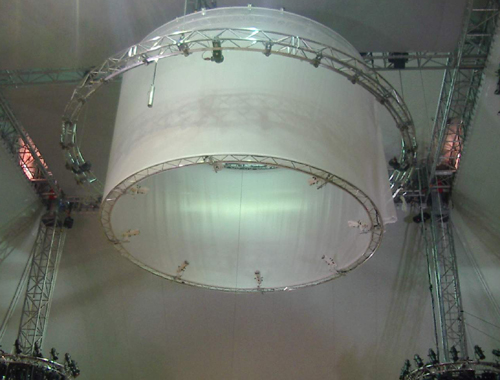

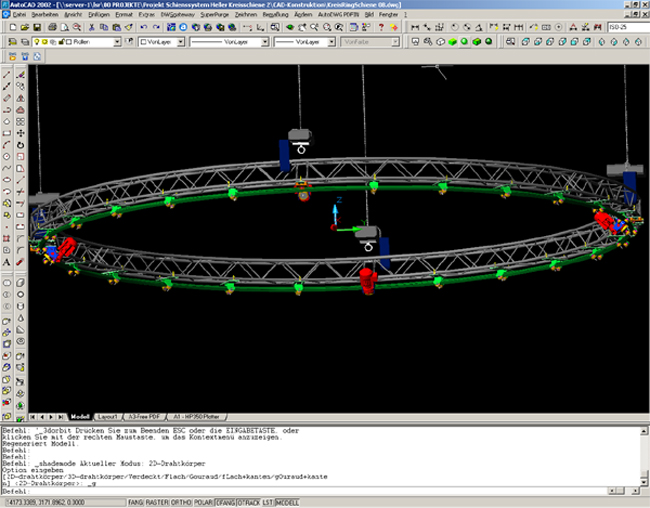

4. Rollschienen
Eine verhältnismäßig simple Technologie
für geschlossne Kreisbewgungen, auch für hohe Geschwindigkeiten.
Der Kreisdurchmesser ist frei skalierbar.
| Kreisdurchmesser |
9m |
| Kreisgeschwindigkeit: |
>4m/sec |
|
 |
(zurück)
|
