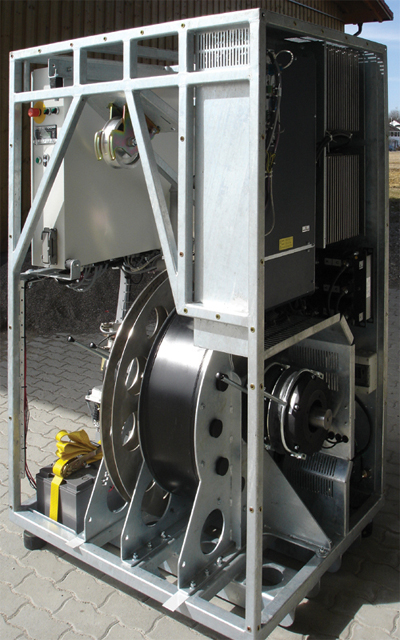

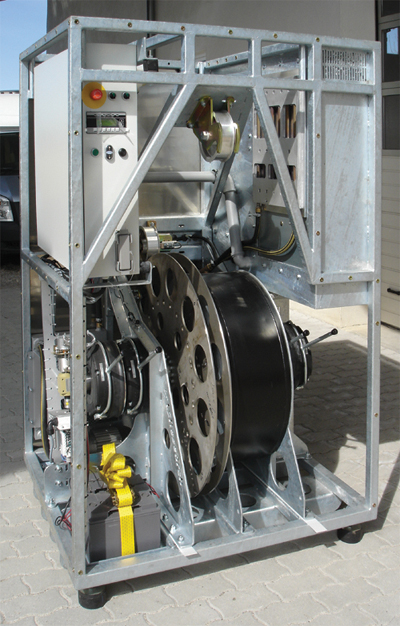

Dieses Windensystem gehört zu den schnellsten
Winden der Welt.
Es wickelt einen 50mmx2,5mm PES Gurtband mit bis zu 33m/sec auf
eine Bobine und vor allem mit dieser Geschwindigkeit auch wieder
ab. Die Wickelkapazität ist ca. 230m
Das Gurtband hat eine Festigkeit gegen Bruch von mehr al 70kN,
die mechanischen Eigenschaften des Gurtbandes sind sehr gut.
Die elektrische Leistung des Systems ist 110kW Nennleistung, könnte
aber kurzzeitig das 1,5-fache überschreiten.
Mit dieser Winde werden Menschen von einem Gebäude mit extrem
hoher Geschwindigkeit heruntergelassen und kurz über dem
Boden wieder abgebremst. Die Bremsung erfolgt elektronisch geregelt
genaratorisch und ist verschleißfrei.
Um maximale Sicherheit zu gewährleisten sind zusätzlich
vier mechanische Sicherheitsbremsen eingebaut, die im Fehlerfall
die Winde zum Stllstand bringen.
Steuereung: Wegen der sicherheitsrelevanten sensieblen
Anwendung verfügt die Winde über eine echte SIL3 / EN
954-1, Category 4 Steuerung.
Alle sicherheitsrelevanten Sensoren sind redundant, teilweise
sogar mehrfach redundant ausgeführt. Drei unabhängige
und unterschiedliche SPS-Rechner überwachen die Funktionen
der Sensoren und vergleichen die Ergebnisse und sich gegenseitig,
sobald nicht alle Werte innerhalb eines definierten Fensters befinden,
löst das System einen nothalt aus, um in einen sicheren Zustand
zu kommen.

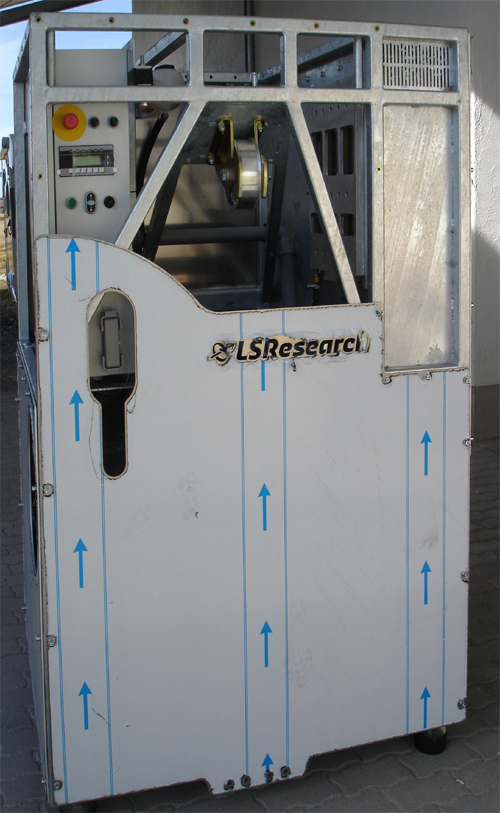

Rahmen: komplett geschweißter und feuerversinkter
Rahmen, gefertigt aus gelaserten Blechen und Rohren. Verkleidung
aus Aluminium.
Motor und Umrichter sind Wassergekühlt.
Das System wurde von einem Sachverständigen
nach den Richtlinen der BGV-C1 geprüft, die Steuerung wurde
von einem Spezialisten der Steuerungstechnik geprüft, beide
Prüfungen waren sehr positiv.
Montiert ist die Winde auf einem Gebäude
in 125m Höhe, über eine Rampe werden die Telnehmer in
die Tiefe abgelassen, Die Umlenkrolle und die Führungsseile
sind an spezell für diese Aufgabe gefertigten Auslegern angebracht.
